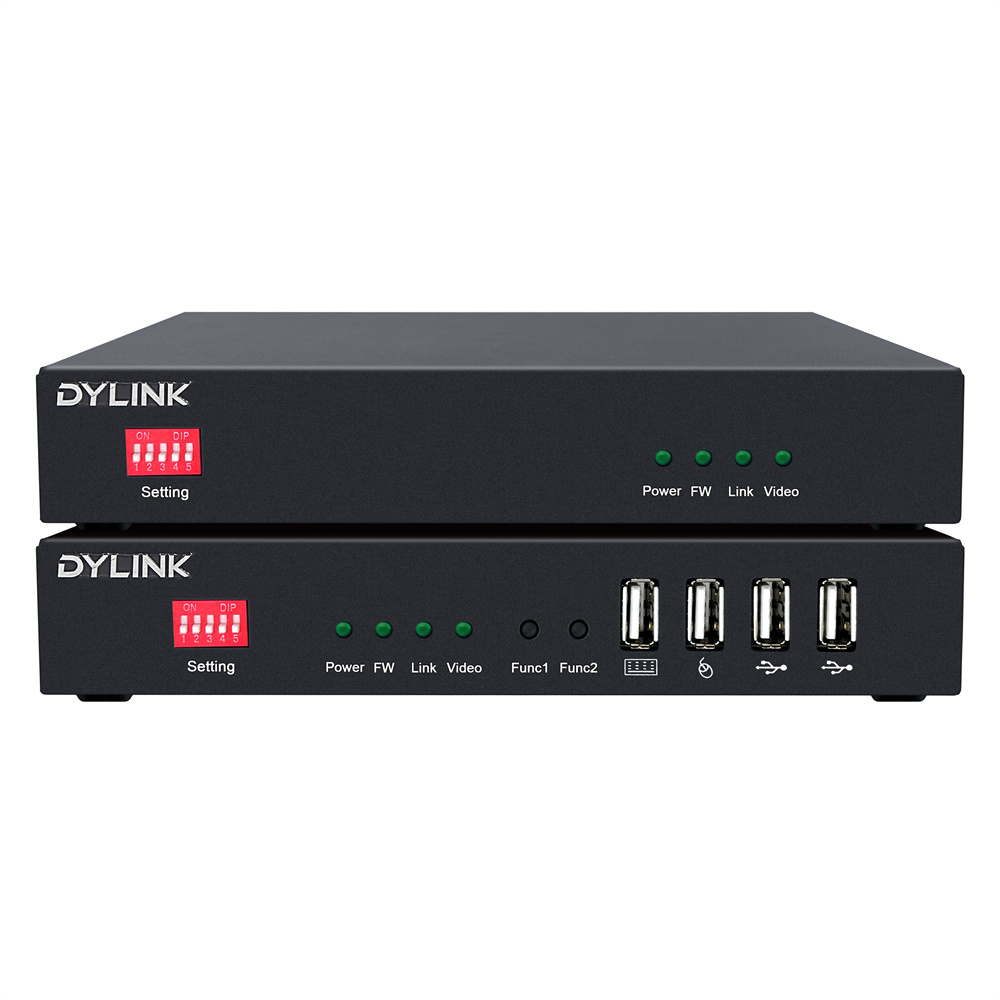

HDMIKVM高清視頻拓展器

DY-EX1M25H

產品概括

4K KVM over IP高清視頻拓展器，是一款以IP為主通過網線連接的KVM視頻信號延長器。采用over IP KVM解決方案的專業功能，可通過內部網絡從遠程USB控制發送端訪問電腦系統。

HDMIKVM高清視頻拓展器

1.整合HDMI視頻信號、USB鍵盤鼠標控制信號、USB2.0HUB功能（U盤、U KEY、打印機、移動硬盤、觸摸屏等USB設備）、RS232接口信號、音頻雙向信號、RJ45網口, 鐵殼機身于一體的網絡超清視頻KVM延長器；

2.采用千兆數字編碼技術，把設備的本地發送端連接電腦主機的HDMI視頻信號和USB控制信號等，通過網線連接至延長器的接收端，可延長150米，用戶可以在接收端使用操作電腦。

3.支持4K x 2K影像分辨率（最高可達3840 x 2160），提供超卓的影像顯示畫面。同時以極低延時的傳輸能力提供優質的視頻畫質。可以廣泛應用于教育、銀行證券、醫療、保密辦公等領域。

4.采用1625編碼方案，具備有一發多收功能，可實現一個發送端通過交換機與多個接收端配對連接，實現視頻畫面同步，附帶USB2.0托管功能，用戶可在任一接收端通過前置按鍵接管USB2.0控制信號

功能特性

●采用千兆數字編碼技術，圖像清晰流暢延時小；

●HDMI數字音頻和HDMI音頻分離功能

●USB 2.0 HUB功能（U盤、打印機、無線鍵鼠、觸摸屏等USB設備）；

●通過RJ45網口信號傳輸，可延長150米

●熱插拔設計，即插即用；

●支持3840 x 2160@30Hz，并向下兼容多種常規分辨率；

●超強4個USB接口設計，支持大容量USB設備使用需求；

●可過交換機、也可以直連

●可混搭，發送端可以與不同視頻信號接口的接收端同時連接
●可一對多，一個發送端通過交換機，與多個接收端連接，畫面同步顯示，USB托管

連接示意圖

A 、 一對一

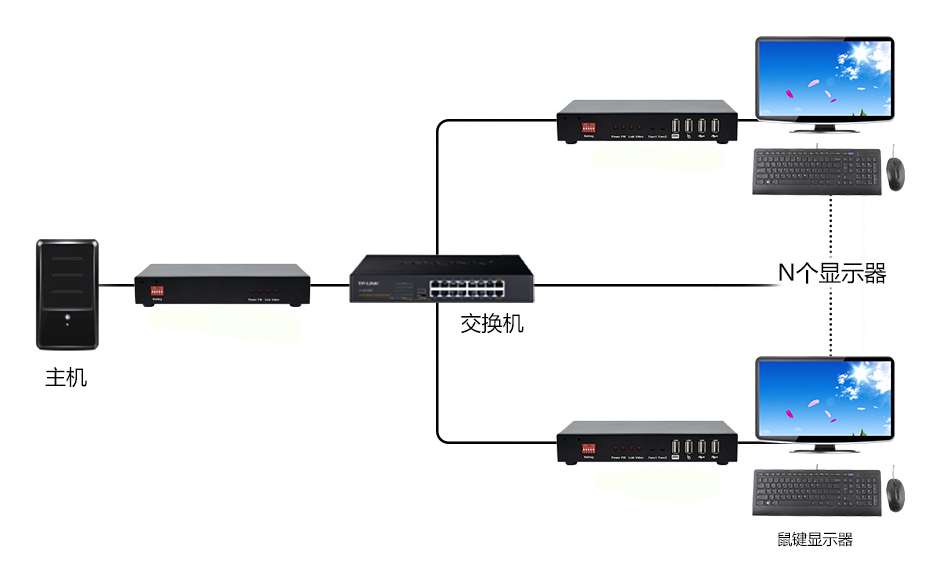

B 、 一對多

裝配清單



①發送端：發送端*1 電源*1USB線*1 HDMI線*1  音頻線*1
②接收端：接收端*1 電源*1

連接操作

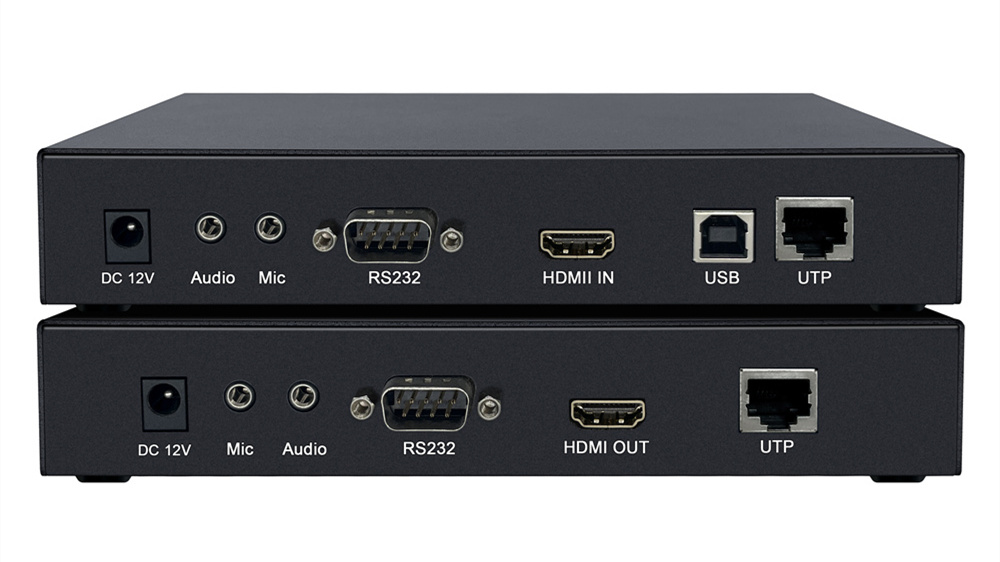

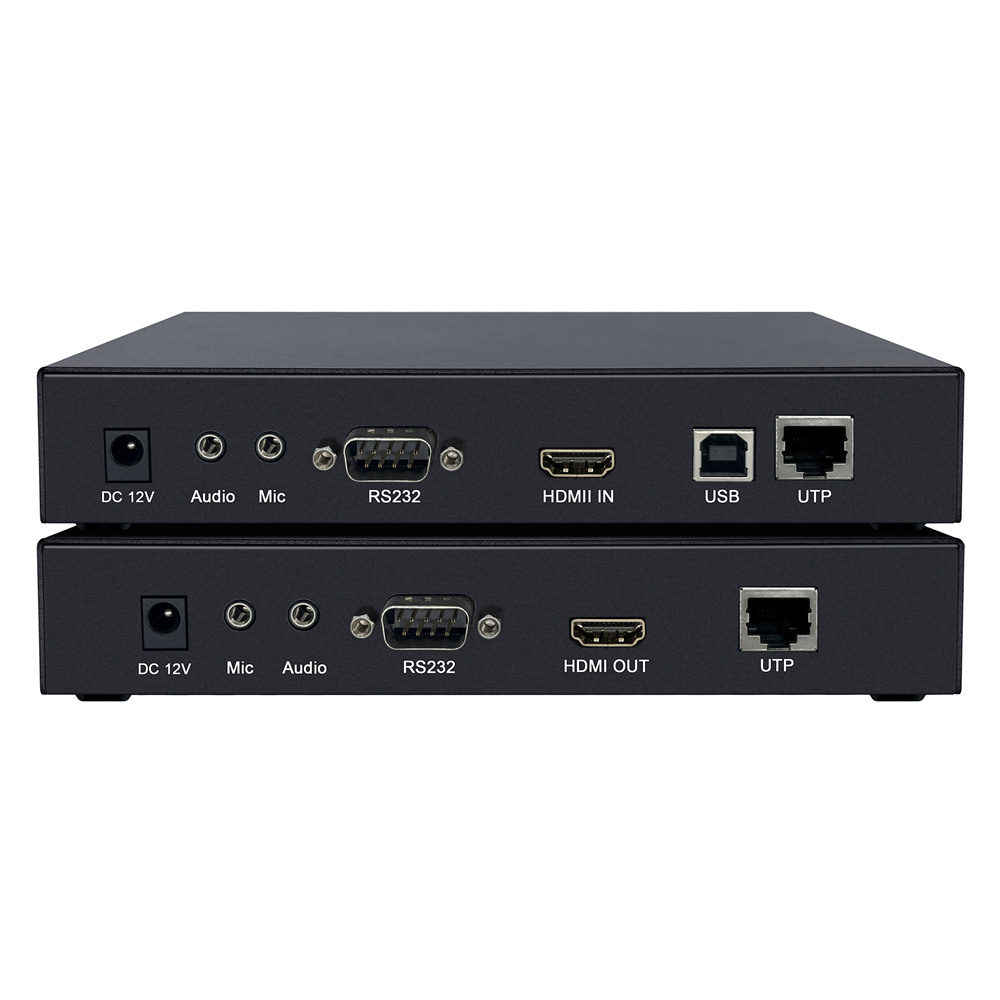

1.發送端使用標準HDMI視頻線、串口線、USB線、音頻麥克風配線連接受控主機；

2.接收端連接HDMI顯示器、音頻設備、USB鍵盤鼠標及USB設備；

3.發送端與接收端通過網線連接到交換機（使用千兆交換機）

4.發送端連接受控主機，接收端連接顯示器以及 USB設備

5.等待指示燈4個燈正常顯示

6.接收端可以通過fanc1來接管USB功能到這個接收端

7.因?yàn)轱@示屏大小，分辨率不同，所有的接收端共用其中一個顯示器的EDID，如果有個別接收端不顯示，通過Fanc2中的update EDID功能把EDID切換到按鍵所在的接收端的EDID以支持顯示

8.建議多臺接收端使用同型號顯示器，避免不同顯示器之間EDID不兼容。

產品參數

A 、 一對一

B 、 一對多
