KVM 4口USB切換器

產品名稱：KVM 4口USB切換器

產品型號：SW2401R

產品描述

KVM多電腦切換器；

1.能夠使用戶從單一USB鍵盤、鼠標、和一個VGA視頻信號接口，快速切換操作4臺、8臺、16臺電腦主機，以便有效率的進行多工作處理；

2.視頻分辨率 - 達1920 × 1440用戶可以享受更寬廣的屏幕顯示、給您提供最良好的工作體驗；

3.KVM切換器可在4臺或8臺16臺電腦間進行切換。并提供有2端口USB 。即USB鍵盤、鼠標數據都通過KVM線纜進行快速、無縫的切換，同時提供PS2鍵盤鼠標方便用戶同時使用；

4.設備安裝簡單、便捷，只需將線纜插入其相應端口即可；無需軟件配置，也沒有不兼容問題。并可在Windows、Linux和Mac等多種操作系統平臺上工作；

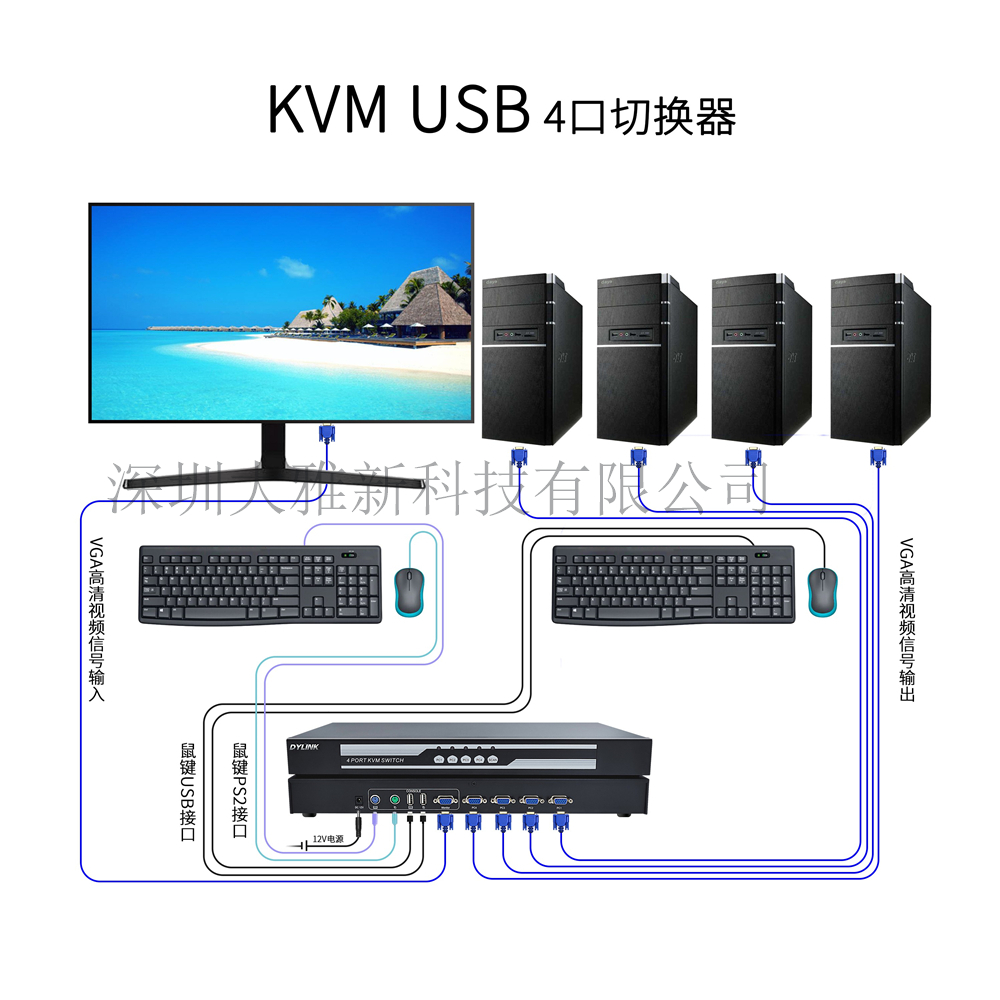

產品連接需求

1. 電腦PC端：4/8/16條KVMUSB線纜，

2. 用戶操作端：一個帶有VGA接口的顯示器；一個USB鍵盤，一個USB鼠標；一個PS2鍵盤，一個PS2鼠標。

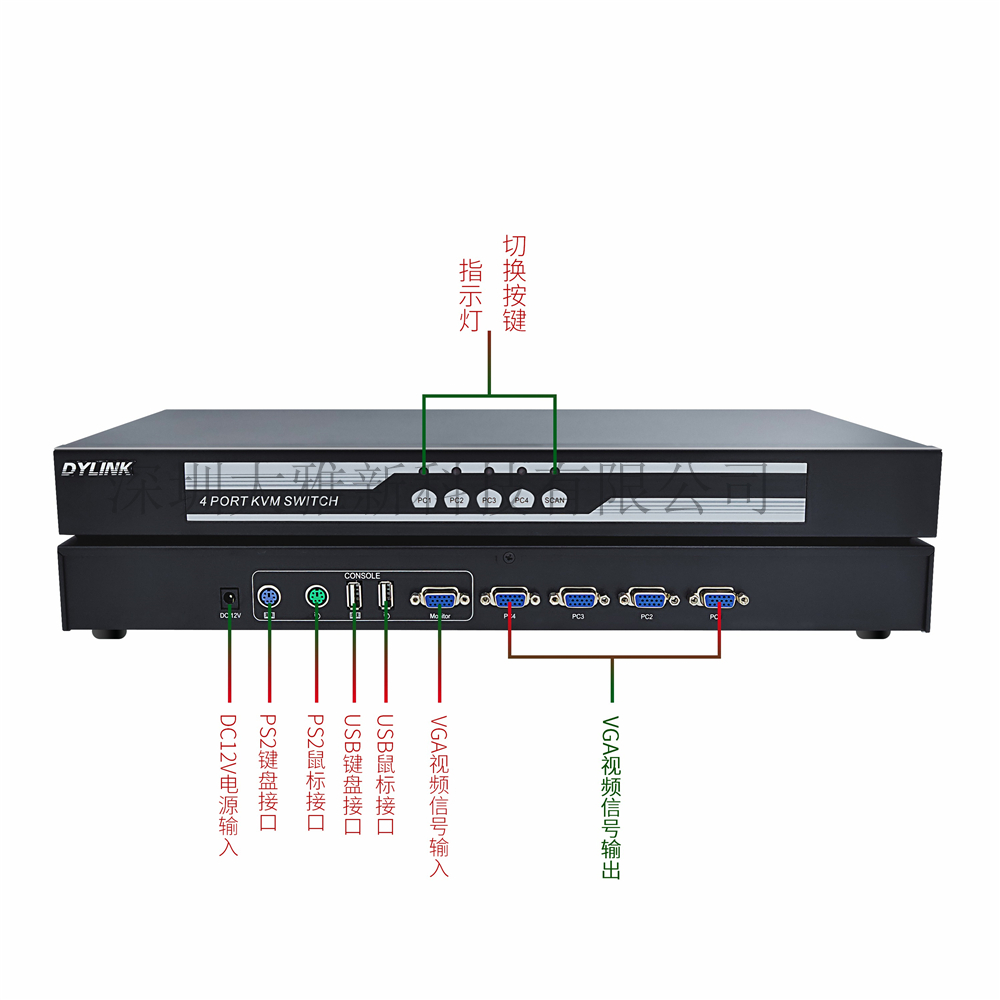

產品圖片

產品特點

l提供前面板按鍵、鍵盤熱鍵和OSD菜單三種切換方式 ;

l提供多種自動掃描模式和掃描時間;

l熱插拔功能 - 無需關閉電源即可新增或移除連接的電腦;

l通過一組USB鍵盤、鼠標或PS2鍵盤、鼠標和顯示器控制端、管理4臺或8臺、16臺電腦；

l支持串聯級聯 - 管理更多電腦

l高視頻分辨率 - 達1920 × 1440

切換方式

切換方式有兩種：①通過前置面板上的按鍵進行切換。②使用鍵盤熱鍵方式進行切換。

①按鍵切換

前置面板上有4個按鍵，按壓某一個按鍵就會對應切換到其中的一個端口。

② 鍵盤切換 - 使用特定序列的鍵盤按鍵，也可以實現切換功能，具體為：

即按下ScrollLock鍵并釋放，然后再按下ScrollLock鍵并釋放，再按下數字鍵“1”或“2”并釋放，最后按下回車鍵，那么就會切換到對應的第1口或第2口。

鍵盤啟動自動掃描 – 自動掃描功能使用鍵盤熱鍵，可啟動自動掃描功能，具體為：

即按下ScrollLock鍵并釋放，然后再按下ScrollLock鍵并釋放，再按下字母鍵 “S” 并釋放，最后按下回車鍵，那么就會啟動自動掃描切換功能，即切換器自動按照設定的時間間隔在兩個端口間切換。

鍵盤掃描間隔設置 – 自動掃描時間間隔設定使用鍵盤熱鍵，可設定自動掃描時間間隔，具體為：

即按下ScrollLock鍵并釋放，然后再按下ScrollLock鍵并釋放，再按下字母鍵 “P”或“d” 并釋放，最后按下回車鍵，那么就會增加或減小自動掃描時間間隔。自動掃描時間間隔共分為7檔，分別為10秒，20秒，30秒，50秒，100秒，200秒和5秒，缺省是10秒。

裝箱清單

感謝您使用我公司產品，打開包裝請先清對產品裝箱單

產品裝箱明細單：

√SW2401R                    一臺

√KVMUSB線                  四條

√掛耳                        一對

√12V/1A電源適配器           一個

√使用說明書                  一份

√ 保修卡合格證             各一份

安裝

1)切換器、VGA顯示器和各主機等關掉電源。

2)將USB鍵盤和USB鼠標插入到切換器上標識為鍵盤、鼠標的端口上。

3)將VGA顯示器插入到切換器上標識有“Monitor”的端口上并開啟顯示器電源。

4)用KVMUSB線纜，將切換器上VGA端口與主機VGA端口連接。

5)用USB線纜將切換器上USB端口與主機USB端口連接。

6)將切換器上電。

7)開啟各電腦電源并啟動。
